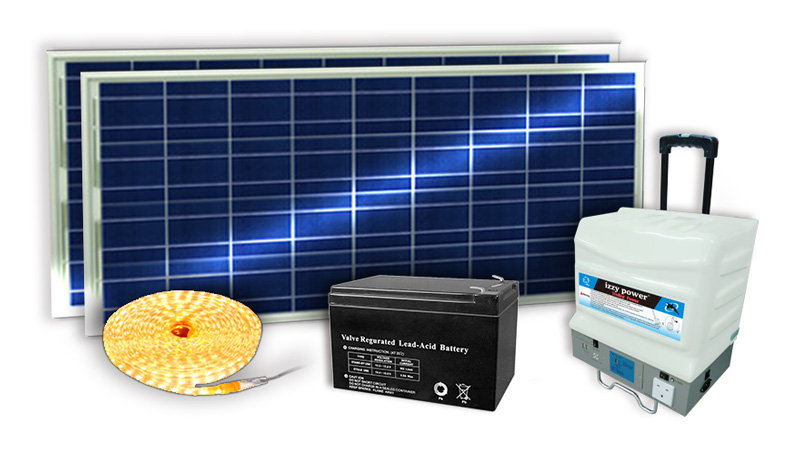

太陽能電源組
特點
(1) 150W(+/-35W) 太陽能板 x2.
(2) 1000W 方波太陽能逆變器.
(3) 20A PWM 太陽能充電控制器.
(4) 2A/5V USB 電源接頭.
(5) 液晶螢幕顯示器.
(6) 可移動式電源供應系統.
(7) 100AH 鉛酸電池 – 選配.
(8) 照明 – 選配.
(2) 1000W 方波太陽能逆變器.
(3) 20A PWM 太陽能充電控制器.
(4) 2A/5V USB 電源接頭.
(5) 液晶螢幕顯示器.
(6) 可移動式電源供應系統.
(7) 100AH 鉛酸電池 – 選配.
(8) 照明 – 選配.
波形
PRODUCT-3-2.png)
方波
電源轉換器插座
HT-S-300-2.png)
插座類型
HT-C-15L-2.png)

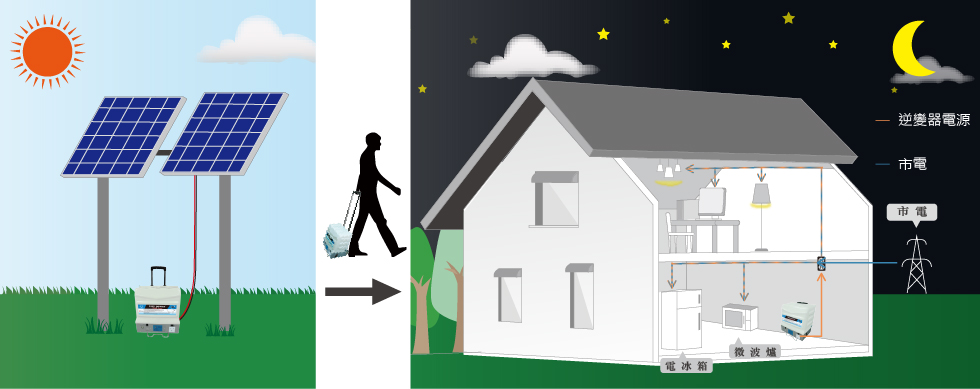

用途
SK-TM1000-1.jpg)
機型:
SK-TM1000
電源轉換器
DC 輸入電壓:
12V
電壓範圍:
10-16VDC
瞬間功率:
2000W
連續功率:
1000W
波型種類:
方波
AC 電壓:
100V / 120V / 230V
頻率:
50/60Hz ±3%
AC 允差率:
±8%(100V:±10%)
DC 無負載電流:
0.6A
低壓警告:
10.5±0.5V
低壓鎖機:
10±0.5V
高壓保護:
16±0.5V
正負極反接:
保險絲熔掉
USB 接頭:
5V / 2A
效率:
85%
連接端子
AC 電源輸出端子:
有
太陽能充電控制器
額定充電電流:
20A(PWM)
額定負載電流:
20A(PWM)
工作電壓:
12V (<25V) AUTO
過載, 短路保護:
1.25倍負載電流60秒，1.5倍負載電流5秒，過載保護動作。 ≥3倍負載電流短路保護動作。
自耗電流:
≤ 6mA
充電迴路壓降:
≤ 0.26V
負載電路壓降:
≤ 0.15V
工作溫度:
工業級: -35°C to +55°C; 商用級: -5°C to +50°C
過載保護:
17V
升壓充電電壓:
14.6V (持續10分鐘,只在過度放電情況)
直接充電電壓:
14.4V（持續10分鐘）
浮充電壓:
13.6V
充電返回電壓:
13.2V
溫度補償:
-5mv/°C/2v （升壓充電，充電器直接，浮充電器，充電返回電壓）
低電壓指示:
12.0V
過放電壓:
11.1V （空載） - 依電池過放比例，修正電壓
過放電壓回復點:
13.1V
過放電壓強制回復點:
12.4V
控制模式:
PWM充電模式; 依PWM放電比例修正放電電壓
保護
過載保護:
有
過溫保護:
有
電源轉換器輸入端反接保護:
保險絲熔掉
充電輸出反接保護:
保險絲熔掉
電源轉換器短路保護:
關機
過溫保護:
55℃±5℃
環境
工作溫度:
-15℃~45℃
儲存溫度:
-25℃~70℃
工作濕度:
20%~90% 之間
儲存濕度:
-22℉~+158℉, 10~95% RH
溫度範圍:
±0.05%℃ (0~55℃)
其他
體積( 長x 寬x 高):
403*340*455mm
淨重:
9.2 公斤
機型:
150W 太陽能板 (±35W)
電器特性 @ STC *¹
最大功率:
150W
功率公差 *²:
±3%
太陽能電池類型:
多晶矽 ( 156 x 156 mm)
太陽能電池數:
36 (6 x 6)
最大電壓 Vmp[V]:
18.31
最大電流 Imp[A]:
8.19
開路電壓 Voc[V]:
22.71
短路電壓 Isc Isc[A]:
8.81
模組效能:
15.4%
每組數量:
2pcs
* 1 STC：光照度100W/平方米; 光譜AM1.5; 溫度25℃
* 2 功率誤差可根據要求進行調整
* 3 NOCT：46±2℃
* 2 功率誤差可根據要求進行調整
* 3 NOCT：46±2℃
力學特性
體積 (mm):
1474X660X35
重量(kg):
12
接線盒:
IP 65/IP67, 附2顆旁路二極體; 線材 1M/φ= 4mm²
接線盒內保險絲:
15A
工作條件
最大系統電壓:
600V, 1000V
工作溫度:
-40 ~ 85°C
最大荷重:
雪荷重 5400pa; 風壓 2400pa
溫度特性
Isc 溫度係數 α(%/°C):
+0.08
Voc 溫度係數 β(%/°C):
-0.34
Pmax 溫度係數 (%/°C):
-0.43
※ 注意: 上述規格如有任何變動，恕不另行通知。
